发布时间：2026.09.10

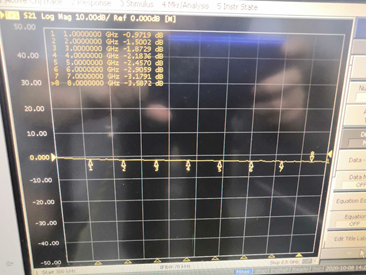

随着 5G 独立组网标准完成，5G终端天线作为5G设备所不可缺少的重要信号接收与发射的关键部件也迎来了设计热潮。但是由于5G天线工作频率较高，电缆损耗也较高，普通的LMR200 4m电缆的损耗在6GHz达到了3dB（如图1）。

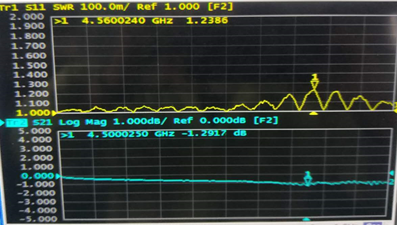

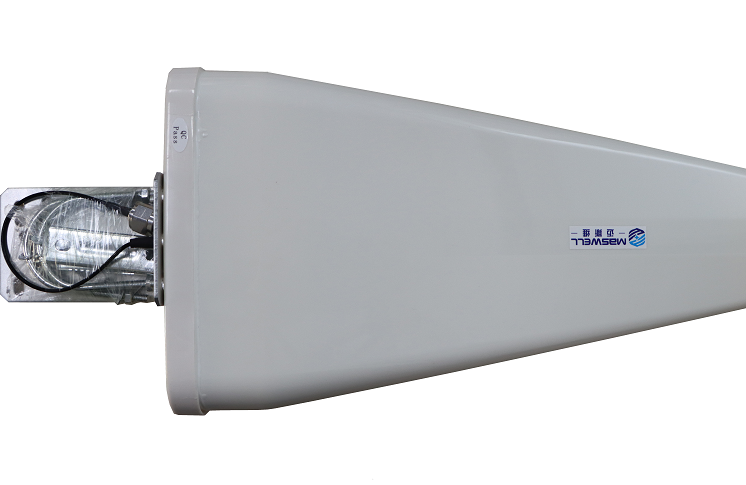

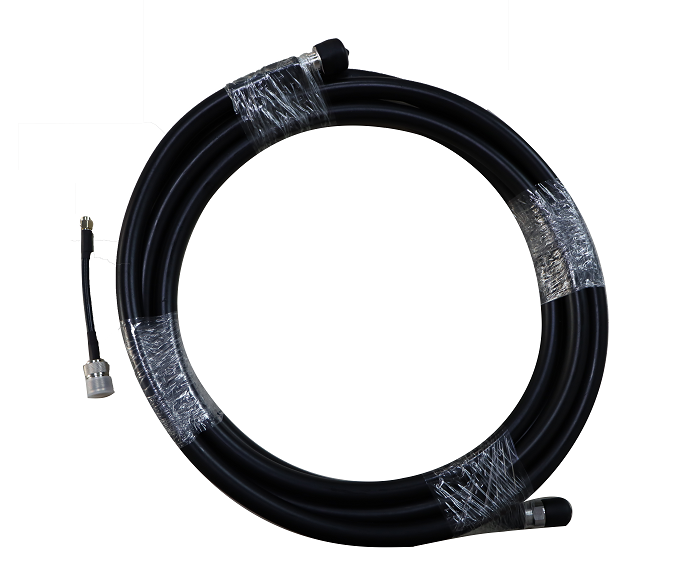

迈斯维研发的两款具有自主知识产权的5G超宽带对数周期天线AN_Master_004和AN_Master_005（如图2），直接配备有超低损耗电缆，LMR600同规格的0.6英寸电缆（如图3），4米损耗仅为1.29dB（如图4）。同时，这两款天线产品覆盖的频率范围为600MHz~6000MHz，具有极宽的工作带宽,并且在增益性能上实现了6.8dBi(AN_Master_004)与9.5dBi(AN_Master_005)的高低搭配。如此优异的性能使得此5G终端天线不但可以支持全球目前所有的5G频段，还向下兼容全球所有的4G LTE，3G，GSM频段。此外现行所有的WiFi 2.4GHz 与5.8GHz以及未来将商用的WiFi6.0GHz 也都实现了直接技术兼容。
AN_Master_004的产品特点：
| 频率范围 | 600~6000 MHz |
| 极化 | 线性 |
| 增益 | 6.80dBi（平均值） |
| V.S.W.R | ＜2.0 |
| 阻抗 | 50Ω |
| 安装方式 | 螺母抱杆 |
| 电缆 | 极低损耗电缆4米 （LMR600同规格） |
| 连接器 | SMA male\N male |
| 尺寸 | 442*220*64mm |
AN_Master_005的产品特点：
| 频率范围 | 600~6000MHz |
| 极化 | 线性 |
| 增益 | 9.50dBi（最高值） |
| V.S.W.R | ＜2.0 |
| 阻抗 | 50Ω |
| 安装方式 | 螺母抱杆 |
| 电缆 | 极低损耗电缆4米 （LMR600同规格） |
| 连接器 | SMA male\N male |
| 尺寸 | 442*220*64mm |
AN_Master_004和AN_Master_005的应用：
物联网
消费端设备
CPE 设备
无线宽带
家庭信号增强
