| 项目 | 规格 | ||

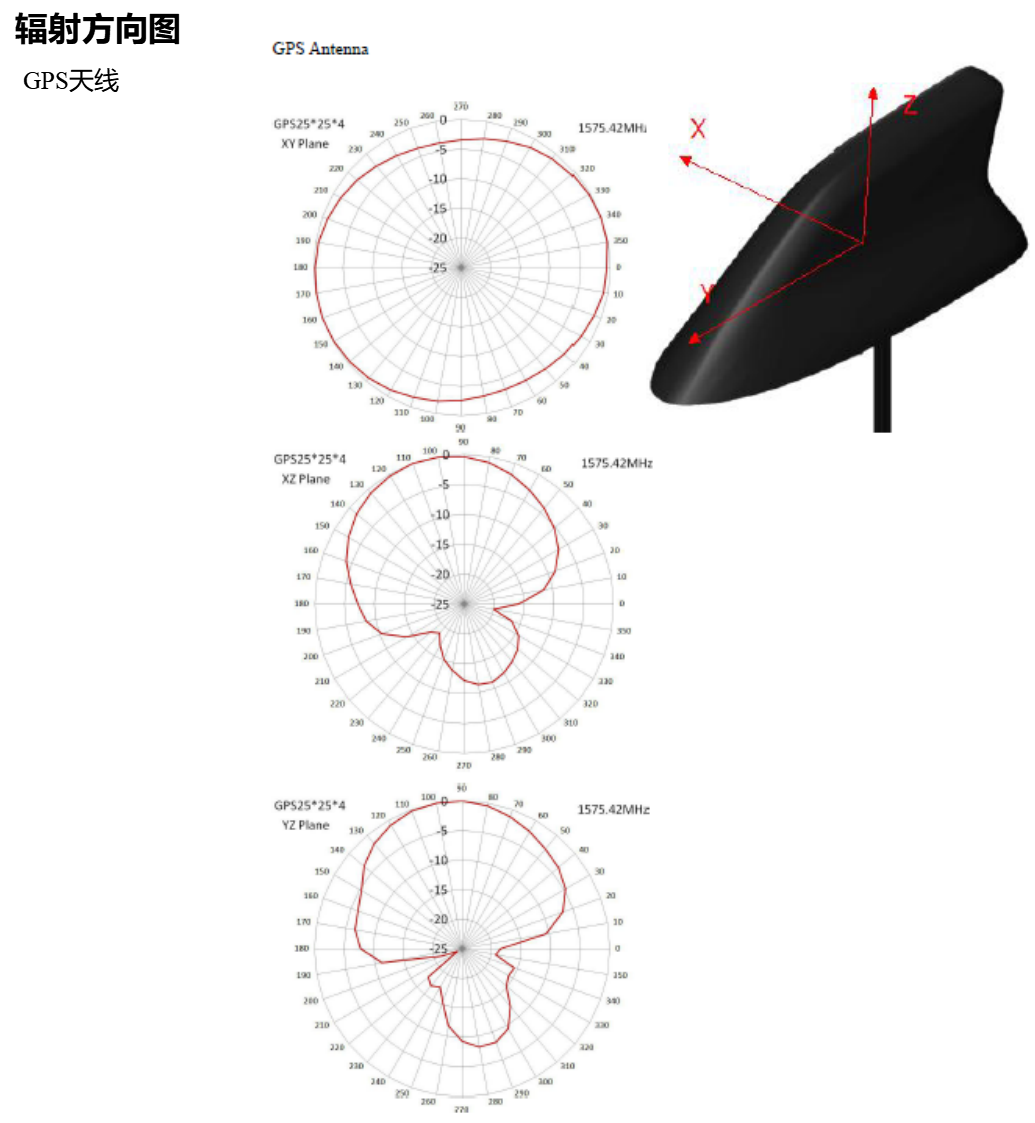

| GNSS 天线 |
介质天线 |
中心频率 | 1561.098MHz-1602MHz GPS/GLONASS/GAILEO/BEIDOU |
| 极化方式 | 右旋圆极化 | ||
| 增益 | 2dBic（最高点） | ||
| 电压驻波比 | ＜1.5 | ||
| 抗阻 | 50Ω | ||
| 低噪声放大器 | 增益 | 28±2dB | |
| 噪音系数 | ＜2.0dB | ||
| 电压驻波比 | ＜2.0 | ||
| 供电电压 | 3~5V DC | ||
| 电流消耗 | ＜15mA | ||

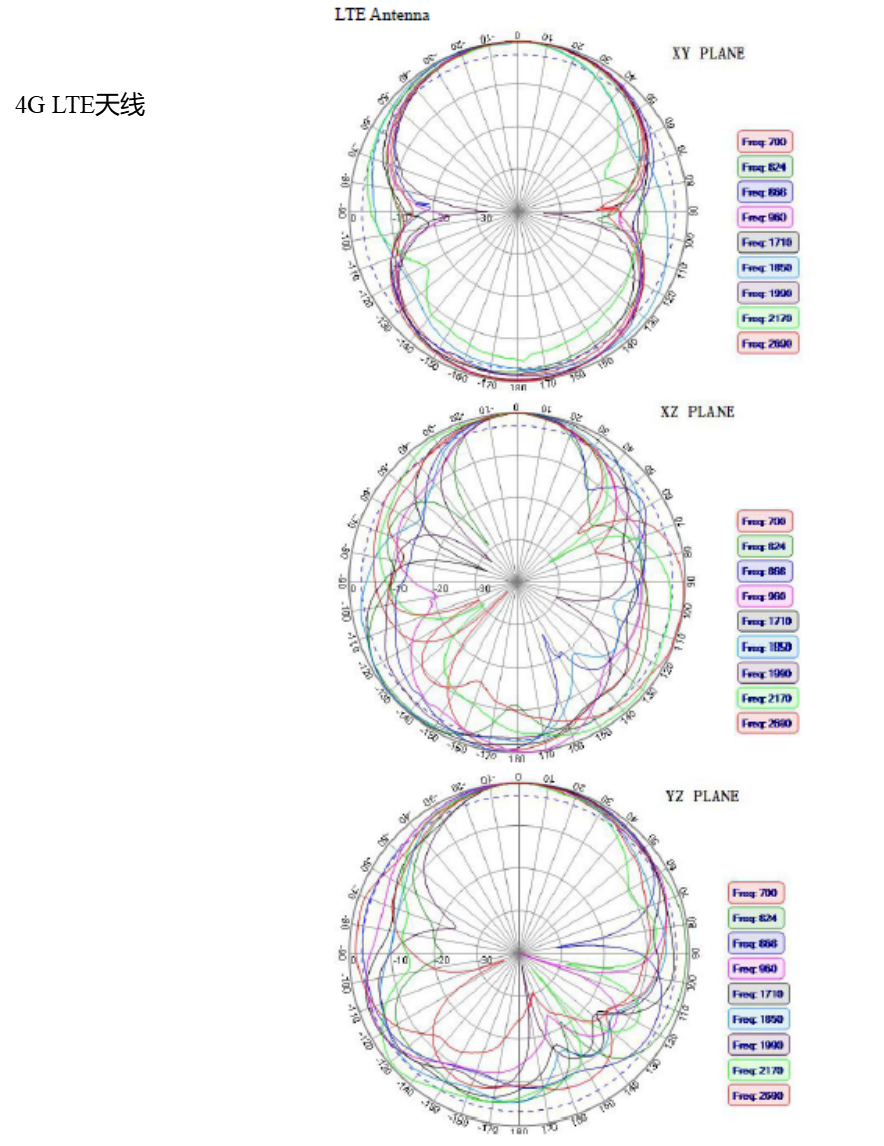

| 4G LTE 主天线 | 频率范围 | 698~960/MHz/1710~2690MHz | |
| 电压驻波比 | <3.0 | ||
| 极化方式 | 线性 | ||
| 增益 | 3.5dBi(最高点) | ||
| 抗阻 | 50Ω | ||
| 4G LTE 辅天线 | 频率范围 | 698-960MHz/1710-2690MHz | |
| 电压驻波比 | 线性 | ||
| 极化方式 | 3.5dBi(最高点) | ||
| 增益 | ＜2.0 | ||
| 抗阻 | 50Ω | ||
| AM/FM 天线 | 频率范围 | 520~1629KHz/76~108MHz | |
| 电压驻波比 | ≤2.5 | ||
| 极化方式 | 线性 | ||
| 增益 | FM:16±3dB:AM:5±3dB | ||
| 抗阻 | 50 Ω | ||
| 供电电压 | 9~16V DC | ||
| 电流消耗 | ≤60mA@12V DC | ||

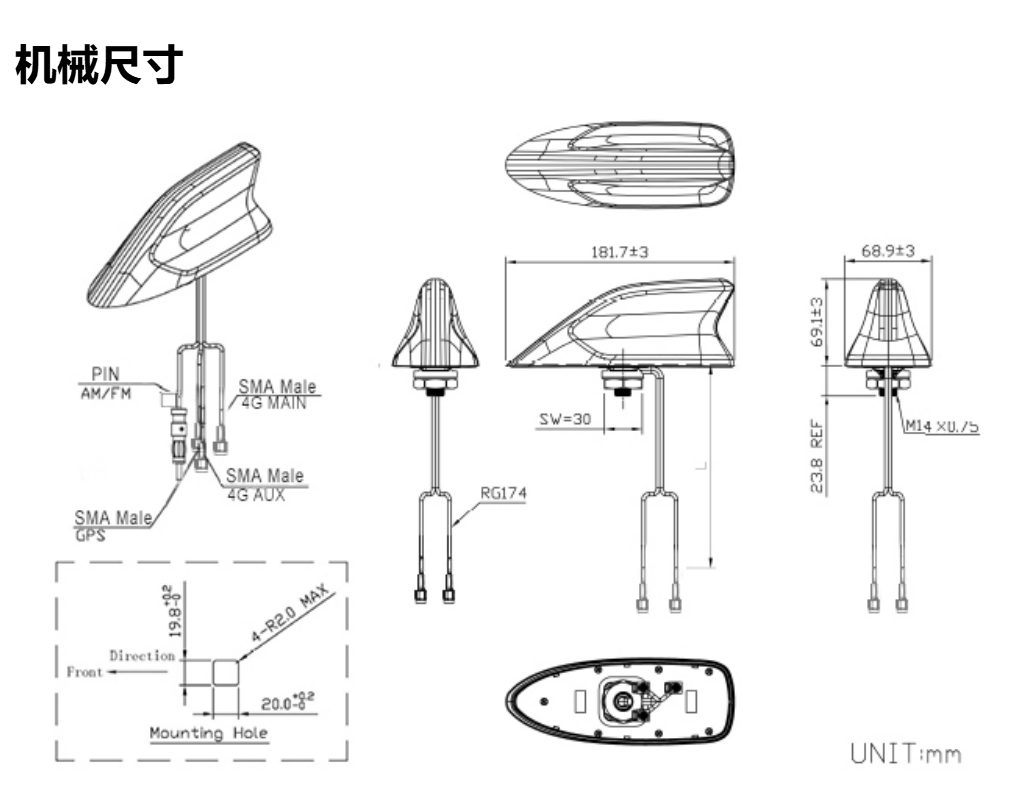

| 机械参数 | 线缆 | RG174 （3米） | |
| 连接器 | GNSS: SMA 公, 4G Main/AUX:SMA 公，FM/AM： PIN | ||
| 安装方式 | 螺杆 | ||
| 环境参数 | 工作温度 | -40℃~+85℃ | |
| 相对湿度 | 高达95% | ||
| 防水等级 | IP67 (线缆出口除外) | ||
| 振动 | 10 to 1000Hz G=28.7m/s² | ||
| 环保要求 | 符合 ROHS 标准 | ||
