项目 |
规格 |
|
|
天线 1: 5G/4G LTE/WiFi6E/UWB |
频率范围 |
600MHz~8.0GHz |
|
极化 |
线极化 |
|
|
增益 |
6.0dBi （最高）@20cm线长 |
|
|
方向图 |
全向 |
|
|
V.S.W.R |
平均3.0 |
|
|
效率 |
>50% |
|
|
天线 2: 5G/4G LTE/WiFi6E/UWB |
频率范围 |
600MHz~8.0GHz |
|
极化 |
线极化 |
|
|
增益 |
6.0dBi （最高）@20cm线长 |
|
|
方向图 |
全向 |
|
|
V.S.W.R |
平均3.0 |
|
|
效率 |
>50% |
|
|
天线 3: 5G/4G LTE/WiFi6E/UWB |
频率范围 |
600MHz~8.0GHz |
|
极化 |
线极化 |
|
|
增益 |
6.0dBi 最高）@20cm线长 |
|
|
方向图 |
全向 |
|
|
V.S.W.R |
平均3.0 |
|
|
效率 |
>50% |
|
|
天线 4: 5G/4G LTE/WiFi6E/UWB |
频率范围 |
600MHz~8.0GHz |
|
极化 |
线极化 |
|
|
增益 |
6.0dBi （最高）@20cm线长 |
|
|
方向图 |
全向 |
|
|
V.S.W.R |
平均3.0 |
|
|
效率 |
>50% |
|
|
天线 5: WiFi WiFi 7/WiFi 6E/Bluetooth/Zigbee/Wimax
|
中心频率 |
2100Mhz-7200MHz |
|
极化 |
线性 |
|
|
增益 |
4dBi |
|
|
方向图 |
全向 |
|
|
V.S.W.R |
＜1.5 |
|
|
阻抗 |
50Ω |
|
|
天线 6: WiFi WiFi 7/WiFi 6E/Bluetooth/Zigbee/Wimax
|
中心频率 |
2100Mhz-7200MHz |
|
极化 |
线性 |
|
|
增益 |
4dBi |
|
|
方向图 |
全向 |
|
|
V.S.W.R |
＜1.5 |
|
|
阻抗 |
50Ω |
|
|

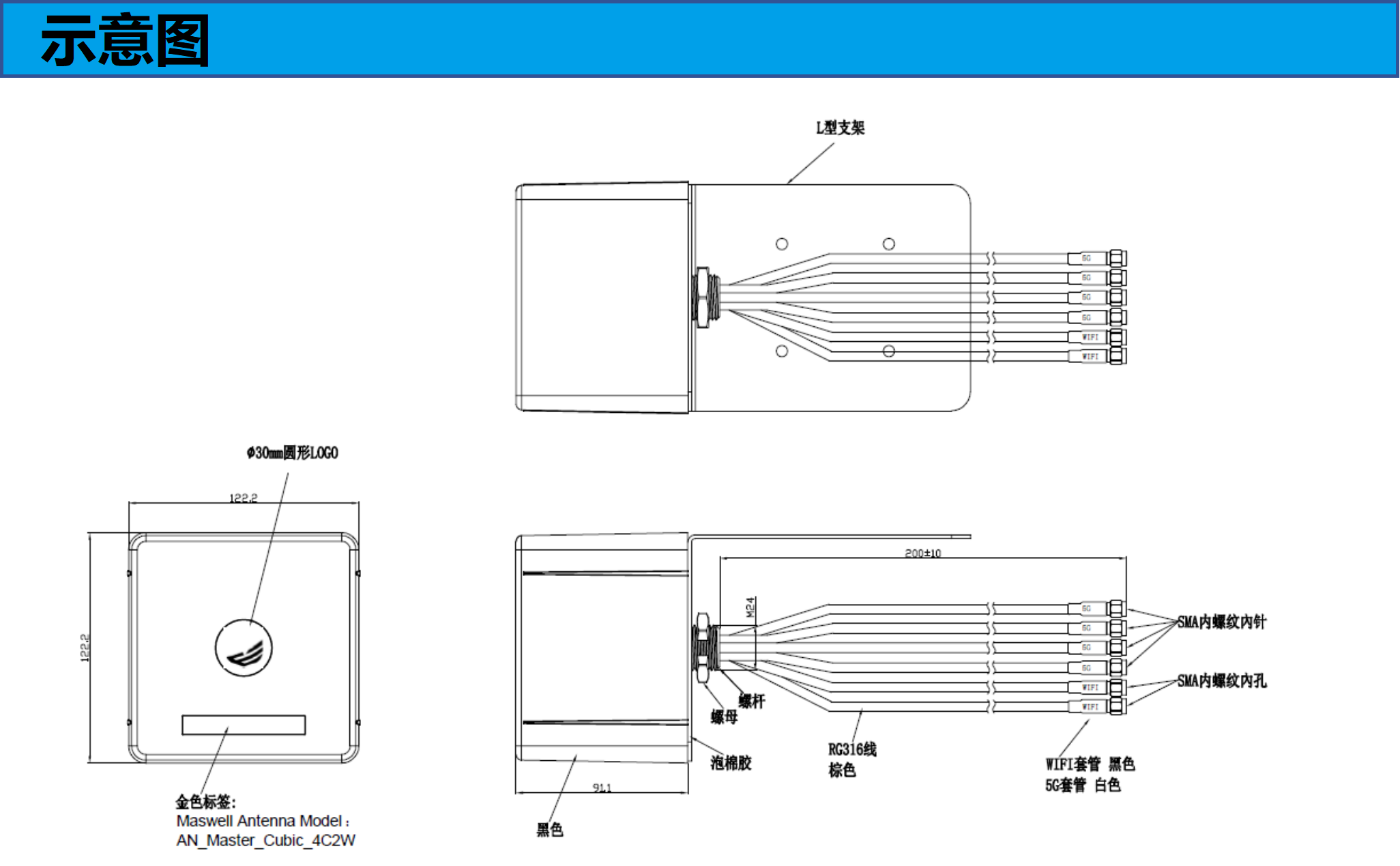

机械指标 |
尺寸 |
122mm *122mm*91mm |
|
连接头 |
5G：SMA 公 WiFi: RP SMA Plug 内螺纹无针 |
|
|
电缆 |
RG316 20cm+LMR 240 2m |
|
|
环境参数 |
工作温度 |
-40℃~+85℃ |
|
防水等级 |
IP67（EURO：EN 60529:1991+A1:2000+A2:2013+AC:2019 中国国标：GB/T4208-2017） |
|
|
相对湿度 |
高达95% |
|
|
材料防紫外线与水浸渍等级 |
F1 级(UI 746C) 防紫外线 |
|
|
天线罩材料 |
ASA(UL黄卡等级) |
|
|
震动指标 |
10 to 55Hz 和1.5mm 振幅 2小时测试 |
|
|
环保指标 |
符合ROHS |
|
