项目 |
规格 |
||
|
GNSS天线 （GPS， GLONASS， 北斗， Gaileo 四星） |
介质天线 |
中心频率 |
1561.098~1602MHz |
|
极化 |
右旋圆极化 |
||
|
增益 |
5dBic@PCB（最高值） |
||
|
电压驻波比 |
＜1.5 |
||
|
阻抗 |
50Ω |
||
|
轴比 |
3dB（最大） |
||
|
|
低噪声放大器
|
增益 |
28±2dB |
|
噪音系数 |
≤1.5dB |
||
|
滤波器插入损耗 |
＜3dB |
||
|
电源电压 |
3~5V DC |
||
|
电流消耗 |
＜20mA |
||
|
V.S.W.R |
＜2.0 |
||
|
天线 1: 5G/4G LTE/WiFi6E/UWB |
频率范围 |
600MHz~8.0GHz |
|
|
极化 |
线极化 |
||
|
增益 |
6.0dBi （最高）@20cm线长 |
||
|
V.S.W.R |
平均3.0 |
||
|
效率 |
>50% |
||
|
天线 2: 5G/4G LTE/WiFi6E/UWB |
频率范围 |
600MHz~8.0GHz |
|
|
极化 |
线极化 |
||
|
增益 |
6.0dBi （最高）@20cm线长 |
||
|
V.S.W.R |
平均3.0 |
||
|
效率 |
>50% |
||
|
天线 3: WiFi |
中心频率 |
2100Mhz-7200MHz |
|
|
极化 |
线性 |
||
|
增益 |
4dBi |
||
|
V.S.W.R |
＜1.5 |
||
|
阻抗 |
50Ω |
||
|
天线 4: WiFi |
中心频率 |
2100Mhz-7200MHz |
|
|
极化 |
线性 |
||
|
增益 |
4dBi |
||
|
V.S.W.R |
＜1.5 |
||
|
阻抗 |
50Ω |
||
|

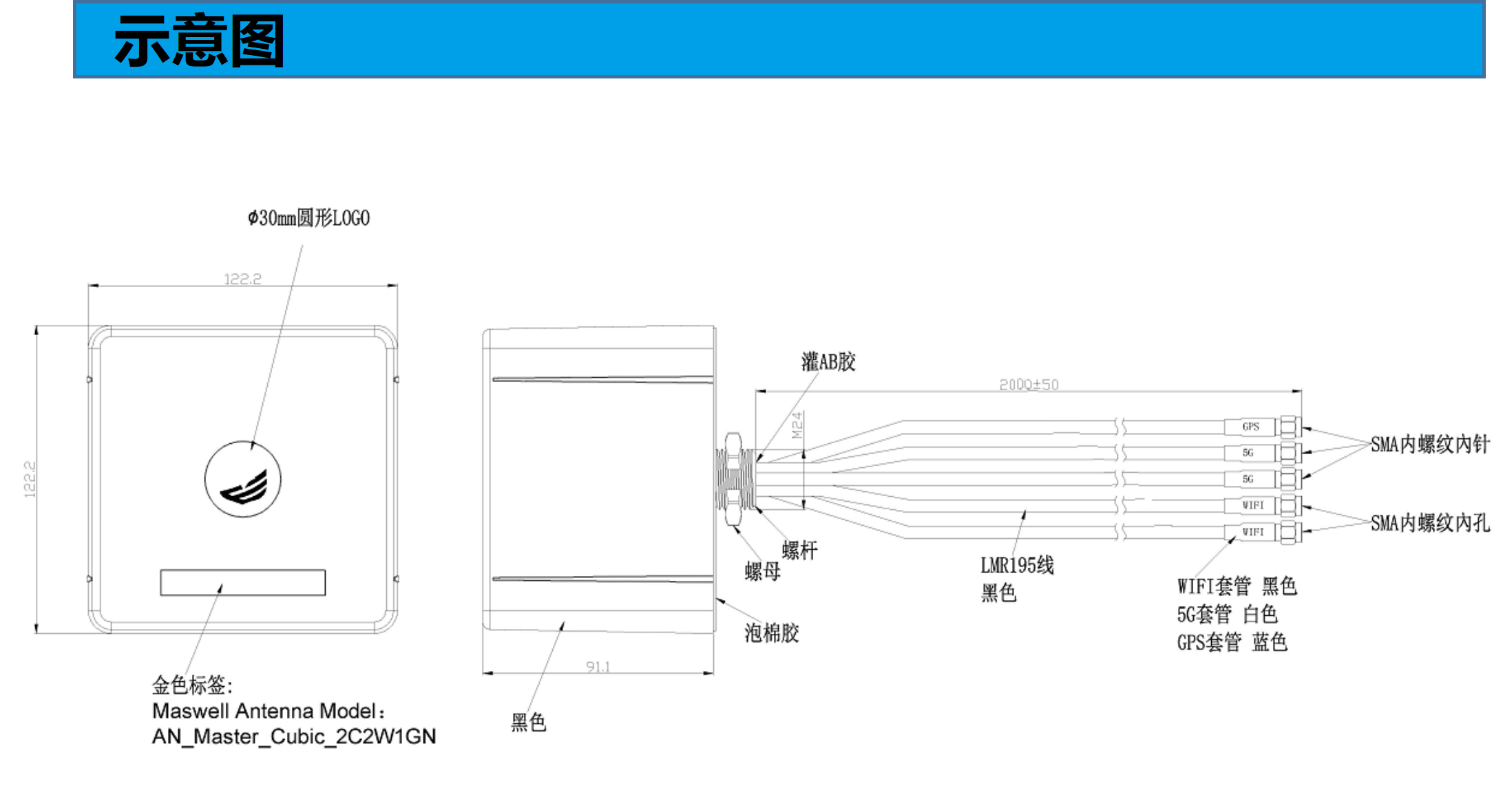

机械指标 |
尺寸 |
122mm *122mm*91mm |
|
|
安装方式 |
M24 螺杆 L 型支架：U型夹码以及螺丝 |
||
|
连接头 |
5G：SMA 公 带TS9转接头 WiFi: RP SMA Plug 内螺纹无针 GNSS: SMA 公 |
||
|
环境参数 |
工作温度 |
-40℃~+85℃ |
|
|
防水等级 |
IP67 |
||
|
相对湿度 |
高达95% |
||
|
震动指标 |
10 to 55Hz 和1.5mm 振幅 2小时测试 |
||
|
环保指标 |
符合ROHS |
||
