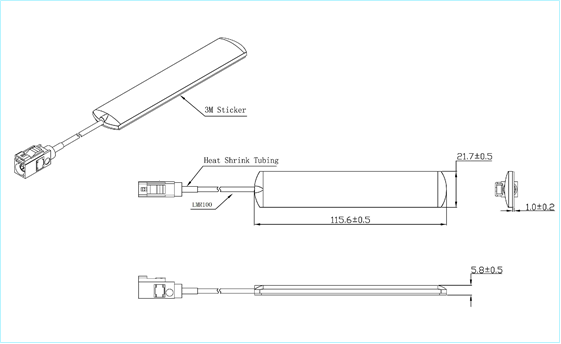

一、机械尺寸
二、产品规格
|
项目 |
规格 |
|
|
天线 |
频率范围 |
617~960/1710~2690/3300~3800/4400~4900MHz |
|
极化 |
线性 |
|
|
增益 |
2.0dBi（最高值） |
|
|
V.S.W.R |
＜2.0 |
|
|
阻抗 |
50Ω |
|
|
PCB尺寸 |
104.6*18*1mm |
|
|
机械 |
电缆 |
LMR100或其它 |
|
连接器 |
FAKRA/SMA或其它 |
|
|
天线罩材料 |
ABS |
|
|
安装方法 |
粘贴 |
|
|
环境 |
工作温度 |
-40℃~+85℃ |
|
相对湿度 |
高达95% |
|
|
振动 |
10至55Hz，1.5mm振幅，2小时 |
|
|
环保 |
符合ROHS标准 |
|

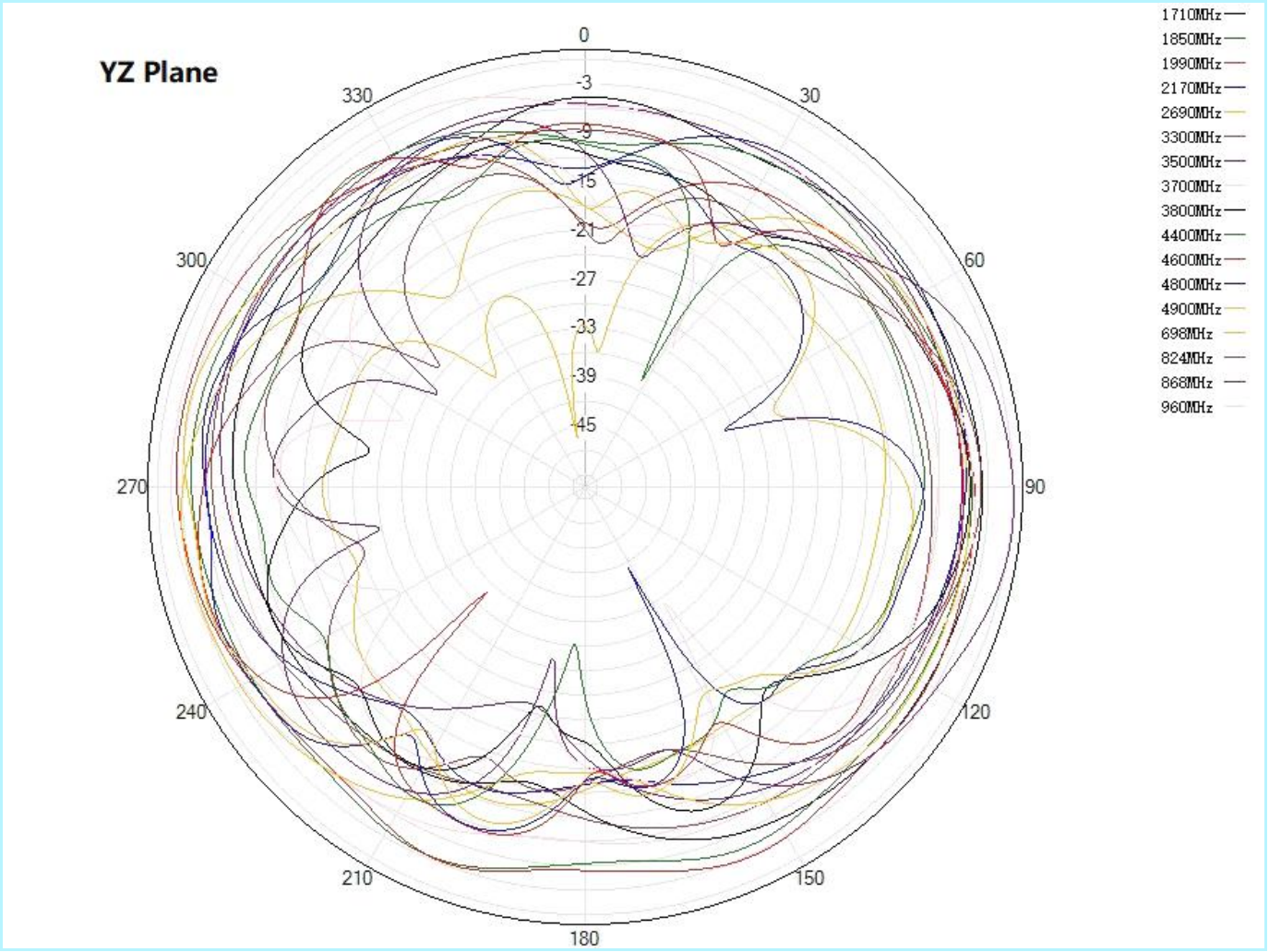

三、辐射方向图

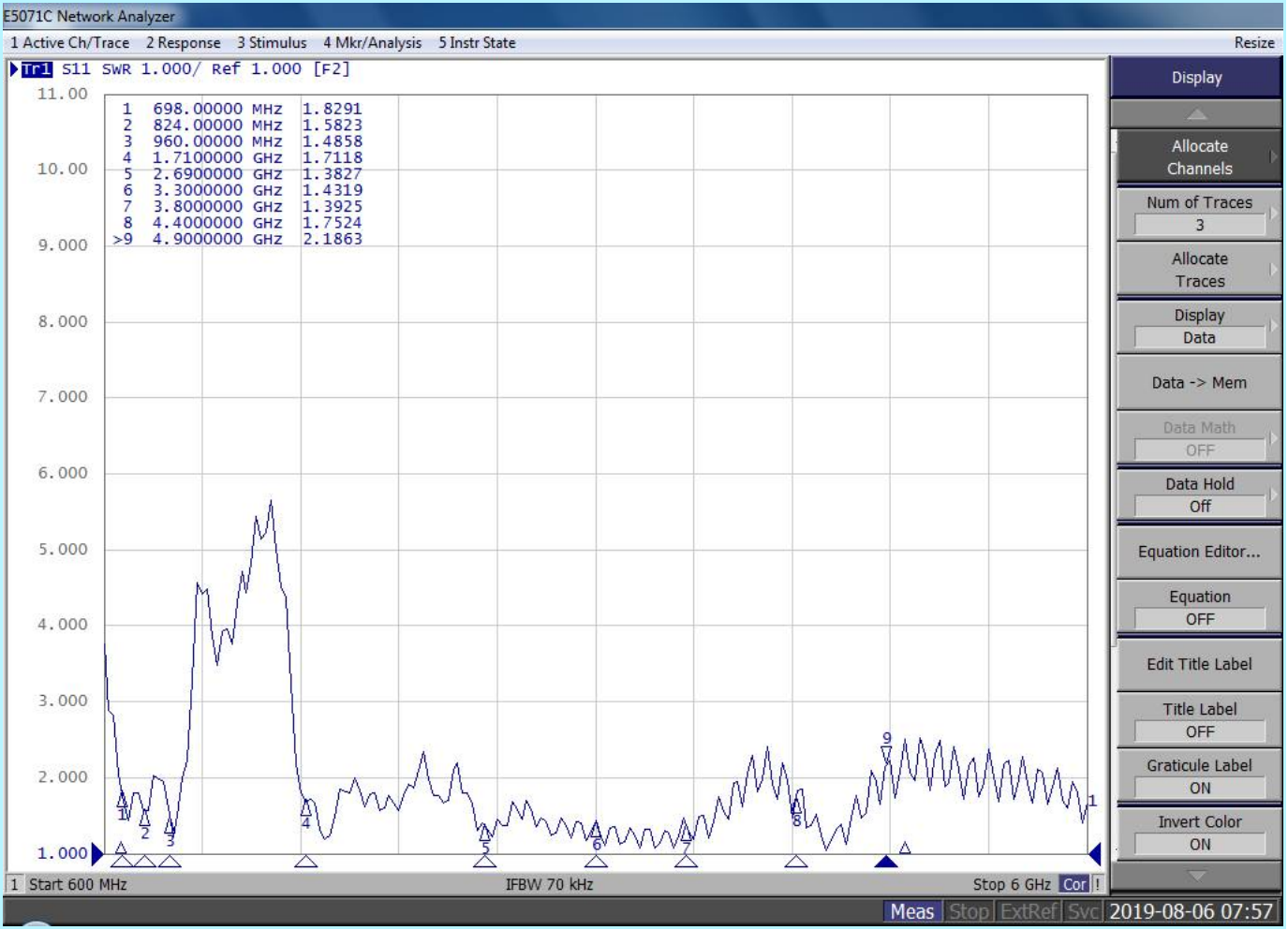

四、VSWR
